Pourquoi les isolateurs en verre fonctionnent-ils ? La physique derrière l'isolation haute tension

Dans le monde de la transmission d'énergie à haute tension, la sécurité et l'efficacité dépendent d'un composant essentiel : l'isolateur. Mais qu'est-ce qui fait que des matériaux comme le verre sont parfaits pour cette tâche ?

La réponse se trouve dans la structure atomique et propriétés de liaison de ces matériaux. Voyons comment fonctionnent les isolants en verre et pourquoi on leur fait confiance pour assurer le bon fonctionnement de notre infrastructure énergétique mondiale.

Comprendre le courant électrique et le comportement des matériaux

Le courant électrique est le flux de charge électrique, généralement transporté par des électrons, à travers un matériau conducteur lorsqu'il est soumis à une tension. Dans le monde du transport d'électricité, le contrôle de ce flux est essentiel pour éviter les fuites dangereuses et garantir l'efficacité du réseau.

Tous les matériaux sont constitués d'atomes, composés de.. :

• A noyau (protons et neutrons)
• Electrons en orbite autour du noyau

Le électrons de valenceLes atomes de carbone, ceux de l'enveloppe externe, déterminent la capacité d'un matériau à conduire l'électricité. Leur capacité (ou incapacité) à se déplacer entre les atomes distingue les conducteurs des isolants.

Cuivre contre verre : Comment le comportement atomique change tout

Matériaux conducteurs (cuivre)

• Les électrons de valence se déplacent librement entre les atomes

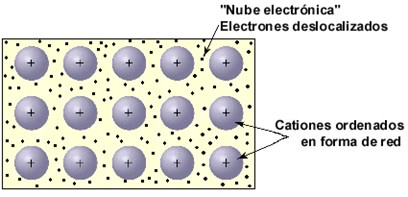

• Cela est possible grâce à la liaison métallique, qui crée une "mer d'électrons"
• Par conséquent, le courant électrique circule facilement

Matériaux isolants (verre)

• Possède des électrons de valence étroitement liés
• Présente une liaison covalente, où les électrons sont partagés mais non libérés.
• Le mouvement libre nécessaire à la conduction fait défaut, ce qui en fait un isolant naturel.

Pourquoi le verre est un isolant parfait

Les propriétés isolantes du verre se résument à deux caractéristiques physiques principales :

1. Structure atomique

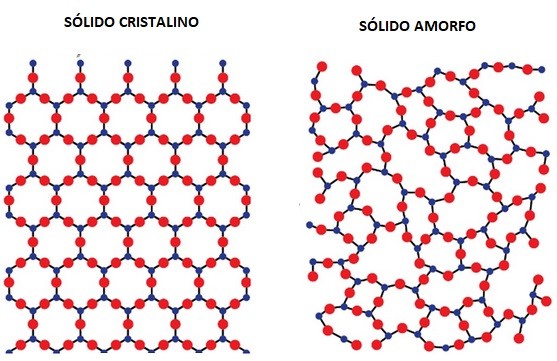

• Métaux ont un structure cristallineoù les atomes sont disposés selon un schéma régulier et répétitif. Cet ordre facilite la circulation des électrons.
• Verre dispose d'un structure amorpheCela signifie que ses atomes sont désordonnés et irréguliers. Ce désordre exige beaucoup plus d'énergie pour que les électrons se déplacent, ce qui bloque efficacement le courant.

2. Type de collage

• En verre, le liaisons covalentes entre les atomes bloquent les électrons de valence en place. Même sous haute tension, ils ne bougent pas, ce qui signifie que aucun courant ne peut passer.
• En cuivre, liaisons métalliques permettent aux électrons de se déplacer librement, ce qui est idéal pour la conduction, mais pas pour l'isolation.

La conception d'un isolant en verre

Un exemple typique isolant en verre est conçu pour être solide, durable et offrir une résistance électrique maximale. Il se compose de :

• Deux pièces métalliques : une goupille/un boulon et un capuchon
• Une unité centrale en verre, agissant comme barrière isolante
• Un ciment alumineux relie les composants, assurant un joint électriquement isolé.

Aperçu de l'ingénierie : La tête de verre est la partie la plus épaisse et la plus critique de l'isolateur. Chaque millimètre de verre peut résister à une tension électrique de 20 kV. Nos modèles standard La Granja vont de 10 à 15 mm, ce qui signifie que chaque isolateur peut résister à 200 kV ou plus.

Le rôle des isolants en verre dans le transport d'électricité

Concrètement, un isolateur en verre sépare les câbles sous tension des structures métalliques mises à la terre (telles que les tours de transmission). Sans cette séparation :

• L'électricité pourrait circuler dans la tour et atteindre le sol
• Cela peut provoquer des courts-circuits, des pertes d'énergie, voire des électrocutions

Avec un isolant en verre correctement conçu :

• Le courant reste confiné au câble de transmission
• L'énergie est transmise en toute sécurité sur de longues distances, même dans des environnements difficiles.

Principaux enseignements : Pourquoi les isolants en verre sont excellents

• Liaison covalente: Maintient les électrons en place, empêchant le passage du courant électrique.
• Structure atomique amorphe: Un arrangement atomique irrégulier bloque la conduction.
• Résistance mécanique élevée: Résiste aux contraintes environnementales telles que le vent, la glace et la chaleur.
• Détection des dommages visibles: Les fissures sont immédiatement visibles, ce qui simplifie l'inspection.
• Résistance au vieillissement et aux UV: Fiabilité à long terme avec un minimum d'entretien.
